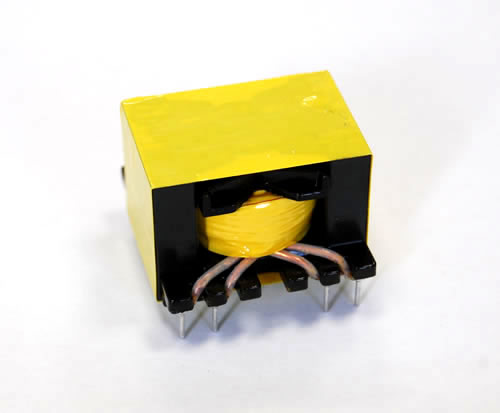

PQ型（高頻變壓器）
特點及應用范圍：
具有漏磁小，損耗低，工作頻率寬，抗干擾性能強等特點。廣泛應用于開關電源、安防系統(tǒng)、傳真機、液晶電視機、LED顯示器等。
產品序號及參數：
|
序號 |
針數 |

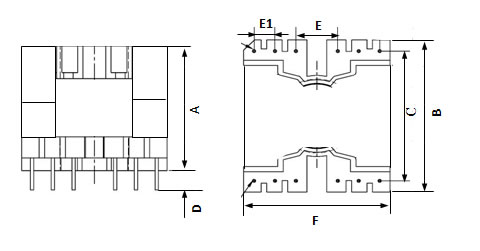

尺寸(mm) | ||||||
|
A |
B |
C±0.5 |
D±0.5 |
E |
E1 |
F | ||
|
XC-PQ2020 |
12 |
20.3 |
20.8 |
19 |
4 |
4.3 |
3.5 |
20.5 |
|
XC-PQ2020-1 |
14 |
22.3 |
23 |
20.5 |
4 |
5 |
3.8 |
23 |
|
XC-PQ2623 |
12 |
22.5 |
29.5 |
25.5 |
4 |
7.5 |
3.8 |
26.5 |
|
XC-PQ2625 |
12 |
24.8 |
29.3 |
25.7 |
4 |
7.5 |
3.8 |
26.5 |
|
XC-PQ3220 |
12 |
22 |
34 |
30 |
4 |
7.5 |
5 |
32 |
|
XC-PQ3225 |
12 |
27 |
34 |
30 |
4 |
7.5 |
5 |
32 |
|
XC-PQ3230 |
12 |
32 |
34 |
30 |
4 |
7.5 |
5 |
32 |
|
XC-PQ3535 |
12 |
37 |
39 |
35.5 |
4 |
10 |
5 |
35 |
|
XC-PQ4040 |
12 |
41 |
42 |
38 |
4 |
15 |
5 |
40 |
注：此系列器件可根據客戶要求設計制作 上一個產品：沒有了
